橡膠膨脹管系防震的重要意義

作者：上海松夏減震器有????來源：未知????發布時間：2019-03-21 16:42????瀏覽量：

橡膠膨脹管系防震的重要意義

　　裝有橡膠膨脹節管系的防振是十分復雜的工程問題。原則上應使橡膠膨脹節的自振頻率、機器的激發頻率、氣柱的固有頻率三者避免重合，一般措施如下描述：

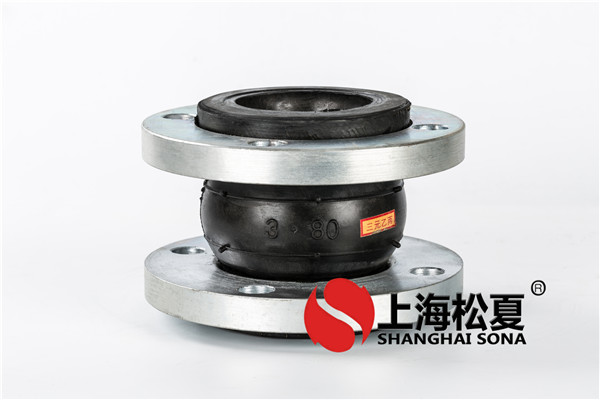

橡膠膨脹節

　　1、改變波紋管自身的尺寸、材料、溫度、端部條件和預變形等，調整橡膠膨脹節的自振頻率。

　　2、采用增添管道支承的方法改變管系的固有頻率。

　　3、通過改變管長來改變氣柱的固有頻率。

　　須注意，由于壓力脈沖能通過流動介質傳遞到橡膠膨脹節以外的地方，因此，當系統的振動是由壓力脈沖引起時，不能用設置橡膠膨脹節、增添管道支承和捆綁加固的方法來消除，應考慮裝設緩沖器和減振器，以使低頻高幅振動轉換為不太劇烈的較高頻和較低振幅的脈沖。

　　金屬橡膠膨脹節可以在高頻、低幅的振動場合下使用，但不適用于低頻、高幅振動的場合，例如活塞式壓縮機、柴油機等引起的振動，因為這種振動會增加橡膠膨脹節的應力。在滿足內壓的情況下，波紋管的壁厚宜取小值，以降低固有頻率，增加柔性，減輕負荷。

　　在有機器振動的管道上裝設橡膠膨脹節時，應使橡膠膨脹節的一端盡量靠近機器，而與橡膠膨脹節另一端連接的管道，應盡可能在靠近橡膠膨脹節的地方固定。因為固定點如離橡膠膨脹節太遠，則使橡膠膨脹節與固定點之間的管道成了懸臂梁，這樣不但不能吸收振動，還會增加橡膠膨脹節的振動，縮短其壽命。

　　當流速很高時，在波紋管內形成的湍流，或在波紋管上游形成的紊流均可引發振動。為消減振動，應在波紋管內設置內置套筒。
